Vaso de expansión en aerotermia y calefacción central: qué es, por qué importa y cómo mantenerlo

En cualquier instalación de aerotermia o calefacción central con radiadores o suelo radiante, hay un componente que pasa desapercibido pero que es absolutamente crítico para la seguridad y la eficiencia del sistema: el vaso de expansión. Su función es sencilla de entender, pero su correcta selección, instalación y mantenimiento marcan la diferencia entre una instalación que dura décadas y una que da problemas continuos.

En Climatermia llevamos desde 2005 instalando y manteniendo sistemas de climatización en Madrid. En este artículo reunimos todo lo que necesitas saber sobre los vasos de expansión en circuitos hidráulicos de aerotermia y calefacción central.

Vídeo: cómo funciona el vaso de expansión

En este vídeo de Climatermia mostramos cómo la membrana y el gas del vaso de expansión compensan la dilatación del agua cuando se calienta y qué sucede cuando el circuito se enfría.

Esquema didáctico simplificado del funcionamiento de un vaso de expansión. Ver el vídeo en YouTube.

¿Qué es el vaso de expansión y para qué sirve?

El agua, cuando se calienta, se dilata. En un circuito hidráulico cerrado —como el de una caldera, una bomba de calor o un sistema de aerotermia— no tiene a dónde ir ese volumen extra. Si no se controla, la presión sube hasta activar la válvula de seguridad, que expulsa agua, o hasta dañar componentes del circuito.

El vaso de expansión resuelve este problema: es un recipiente hermético, dividido en dos cámaras por una membrana elástica. Una cámara contiene nitrógeno a una presión prefijada (la precarga); la otra se conecta al circuito hidráulico. Cuando el agua se dilata al calentarse, entra en la cámara del agua y comprime el nitrógeno, absorbiendo el exceso de presión sin expulsar agua al exterior.

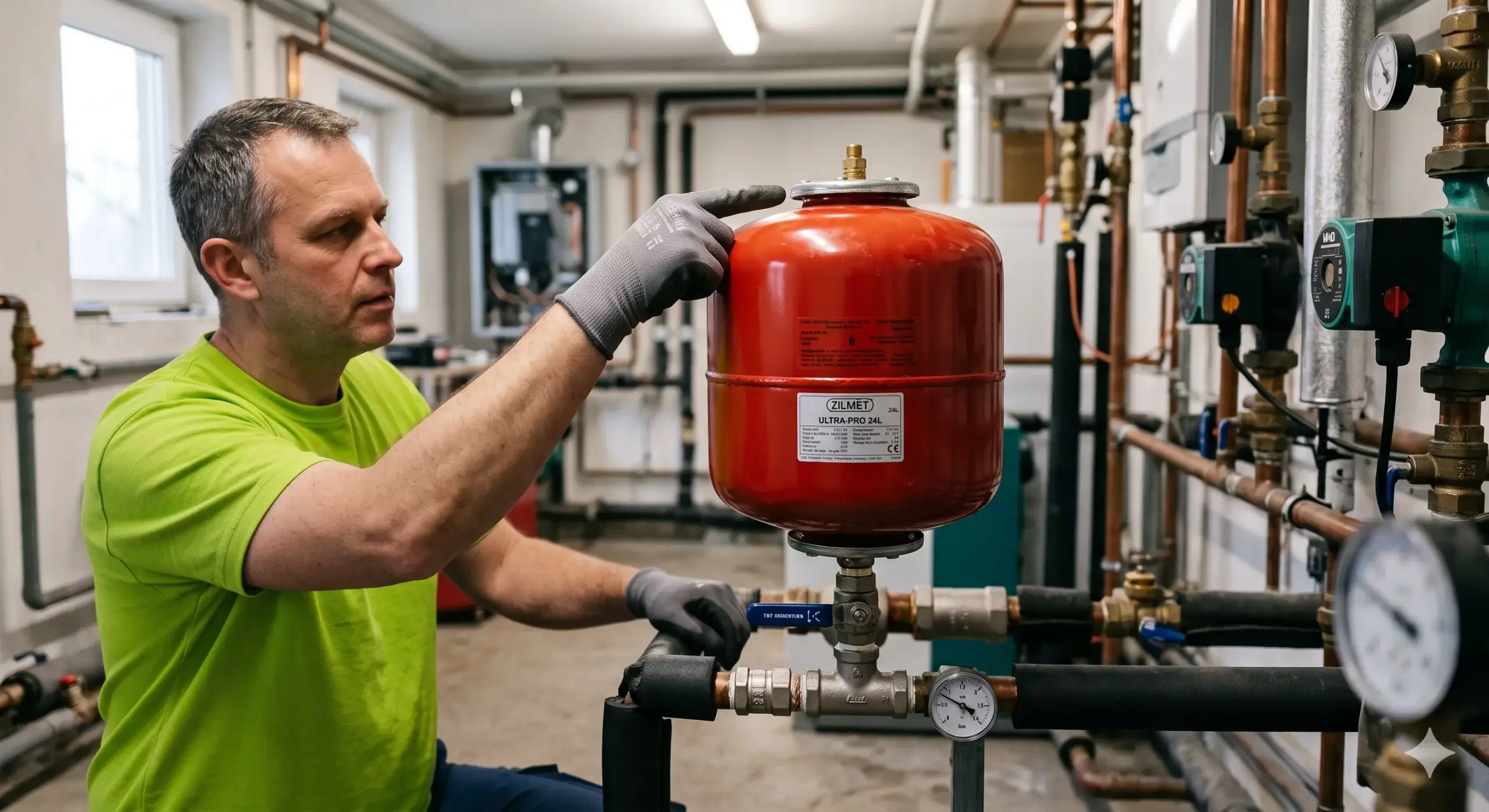

Técnico de Climatermia inspeccionando un vaso de expansión en una instalación de aerotermia en Madrid
Vaso de expansión con membrana en una instalación de aerotermia. La válvula Schrader en la parte superior permite verificar y ajustar la precarga de nitrógeno.

Tipos de vasos de expansión

  • Vaso de expansión abierto: conectado a la atmósfera mediante un tubo hasta un depósito abierto situado en el punto más alto del circuito. Se usaba en instalaciones antiguas de calefacción por gravedad. Hoy está prácticamente en desuso.
  • Vaso de expansión cerrado con membrana: el estándar actual. Hermético, presurizado con nitrógeno, sin pérdidas de agua. Se instala en cualquier punto del circuito de retorno, antes de la bomba de circulación.

Por qué el vaso de expansión es especialmente crítico en aerotermia

En una instalación de aerotermia, el circuito hidráulico presenta características que hacen aún más importante dimensionar correctamente el vaso de expansión:

  • Volumen de agua variable: hay que contabilizar el agua del circuito de calefacción, incluidos emisores y depósito de inercia cuando exista. Su capacidad depende del diseño; no todas las instalaciones domésticas requieren un depósito del mismo tamaño.
  • Temperaturas de diseño: el cálculo utiliza los extremos de temperatura previstos para el circuito protegido. Deben diferenciarse calefacción, refrigeración y agua sanitaria, sin trasladar automáticamente la temperatura del acumulador de ACS al circuito de calefacción.
  • Condiciones de funcionamiento: las variaciones de temperatura y presión hacen trabajar a la membrana. La frecuencia de los ciclos depende del dimensionado, la regulación y el uso de la instalación.

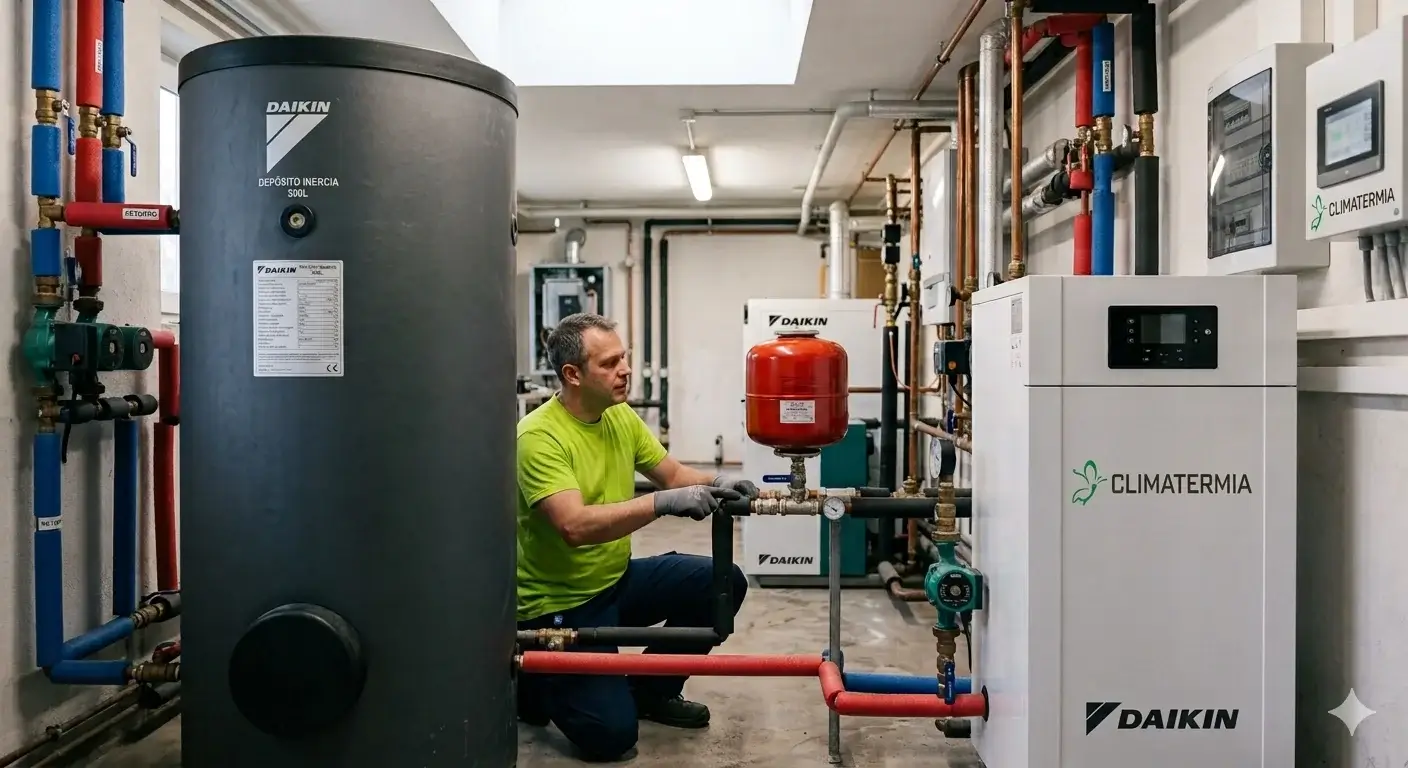

Sala técnica de aerotermia con bomba de calor Daikin y vaso de expansión instalado por Climatermia
Sala técnica de una instalación de aerotermia: bomba de calor, depósito de inercia y vaso de expansión. El correcto dimensionado del vaso es clave cuando el depósito supera los 200 litros.

El error más común: infradimensionar el vaso

El fallo más habitual que encontramos en mantenimientos es un vaso de expansión claramente pequeño para el volumen del circuito. Esto provoca que la válvula de seguridad se dispare repetidamente, expulsando agua y creando una presión baja crónica que obliga al usuario a rellenar el circuito constantemente. Con el tiempo, la entrada de agua nueva —con oxígeno disuelto y cal— acelera la corrosión interna de la caldera o la bomba de calor.

Cómo se calcula el vaso de expansión adecuado

El cálculo correcto del vaso de expansión tiene en cuenta:

  1. Volumen de agua del circuito cerrado que protege el vaso: tuberías, emisores, generador y depósito de inercia, cuando exista. El agua sanitaria del acumulador de ACS pertenece a otro circuito; no debe sumarse automáticamente al circuito de calefacción.
  2. Dilatación del fluido entre la temperatura mínima y la máxima de diseño. Se obtiene de tablas o del procedimiento del fabricante; no es un porcentaje fijo por cada 10 °C y también depende de la presencia de glicol.
  3. Presión estática, precarga y presión de llenado en frío, que son magnitudes distintas. La altura aporta aproximadamente 0,1 bar por metro de columna de agua. La precarga y el llenado se determinan después según el diseño y las instrucciones del fabricante.
  4. Presión final de cálculo y tarado de la válvula de seguridad. Debe mantenerse el margen indicado por el fabricante, sin superar las presiones admisibles de los componentes.

El dimensionado combina el volumen de expansión, la reserva de agua que corresponda y la capacidad útil del vaso entre las presiones de cálculo. En las relaciones de compresión del gas se utilizan presiones absolutas, no directamente las presiones manométricas del indicador. Por ello, el volumen de la instalación y un salto térmico aislado no bastan para recomendar un tamaño. Puede consultarse el procedimiento de dimensionado de Caleffi; la selección final debe comprobarla un profesional para la instalación concreta.

Instalación: dónde se coloca y qué precarga necesita

Posición en el circuito

El vaso de expansión debe instalarse en el ramal de retorno del circuito, aguas arriba de la bomba de circulación (en el lado de aspiración). Esto garantiza que el punto de presión mínima del circuito sea siempre positivo, evitando la entrada de aire por microfisuras o juntas.

Presión de precarga

La precarga del gas debe ajustarse según la altura entre el punto de conexión del vaso y el punto más alto del circuito, además de las condiciones de diseño. Como referencia del procedimiento de Caleffi, P_precarga = (H / 10) + 0,3 bar, con H en metros. Este criterio no debe confundirse con la presión de llenado en frío ni aplicarse sin comprobar las instrucciones del equipo.

Por ejemplo, con una diferencia de altura de 5 metros, ese criterio de cálculo daría una precarga de 0,8 bar. Es un ejemplo orientativo, no un ajuste válido para cualquier vivienda. La precarga de fábrica depende del modelo; debe comprobarse en su documentación y verificarse con el lado de agua despresurizado por un profesional.

Mantenimiento del vaso de expansión: cuándo y cómo revisarlo

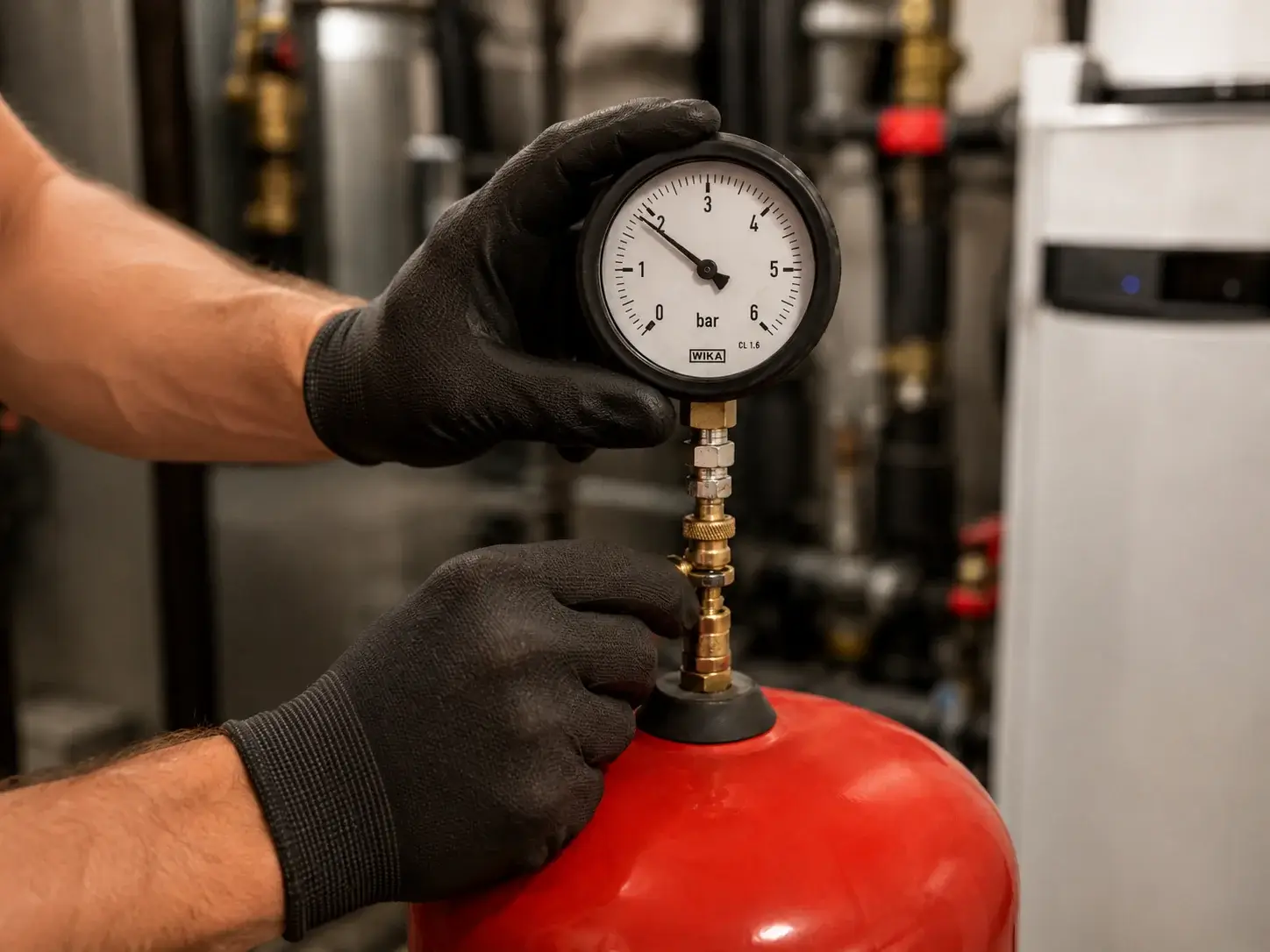

Técnico revisando la precarga del vaso de expansión con manómetro durante un mantenimiento en Madrid
Verificación de la precarga del vaso de expansión con manómetro de válvula Schrader. Esta revisión debe realizarse anualmente con el circuito despresurizado.

Síntomas de que el vaso de expansión ha fallado

  • La válvula de seguridad se dispara con frecuencia o gotea de forma continua.
  • La presión del circuito sube mucho al calentar el agua y baja mucho en frío.
  • Hay que rellenar el circuito periódicamente (el manómetro marca baja presión con frecuencia).
  • Sale agua por la válvula Schrader al intentar medir la precarga (indica que la membrana está rota).

Revisión anual recomendada

  1. Despresurizar el circuito hidráulico antes de medir.
  2. Medir la precarga con un manómetro de válvula Schrader en el niple superior del vaso.
  3. Comparar con la presión de precarga correcta para esa instalación.
  4. Recargar con nitrógeno si ha bajado más de 0,2 bar respecto al valor de diseño.
  5. Si sale agua por la Schrader al medir, sustituir el vaso.

La vida útil media de un vaso de expansión es de 10 a 15 años, aunque puede reducirse a 5-7 años si la instalación no ha sido correctamente diseñada (vaso infradimensionado, presión incorrecta) o si el agua del circuito es de mala calidad.

Vasos de expansión en instalaciones de comunidades de propietarios

En sistemas de calefacción central para comunidades de propietarios, la importancia del vaso de expansión se multiplica. Los volúmenes de agua son mucho mayores (miles de litros en algunos casos), y un fallo puede dejar sin calefacción a todo el edificio.

En las conversiones de calefacción central de gas a aerotermia colectiva, uno de los pasos críticos del diseño es recalcular el vaso de expansión. Las bombas de calor trabajan a temperaturas más bajas que las calderas de gas, pero los volúmenes de los circuitos son similares o mayores (al añadir depósitos de inercia). Un error en este cálculo es uno de los fallos más frecuentes en instalaciones de aerotermia colectiva mal ejecutadas.

Preguntas frecuentes sobre el vaso de expansión

¿Cuánto tiempo dura un vaso de expansión?

Con una instalación bien dimensionada y agua de buena calidad, entre 10 y 15 años. Si el vaso está infradimensionado o la instalación tiene problemas de agua (dura, con cloro, con oxígeno), puede fallar en 5-7 años.

¿Por qué el manómetro marca siempre baja presión?

Si tienes que rellenar el circuito frecuentemente, hay dos causas posibles: una fuga en algún punto del circuito, o un vaso de expansión con la membrana rota. El técnico puede diferenciarlas fácilmente: si sale agua por la Schrader al medir la precarga, el vaso está roto. Si la precarga es correcta pero la presión sigue bajando, hay una fuga.

¿Cuánto cuesta sustituir un vaso de expansión?

Un vaso de expansión estándar de 18-25 litros cuesta entre 40 y 80 euros en material. La sustitución completa, con vaciado parcial del circuito, ajuste de precarga y prueba de estanqueidad, suele estar entre 120 y 200 euros en Madrid, dependiendo de la accesibilidad de la instalación.

¿Es obligatorio el mantenimiento del vaso de expansión?

Sí. El RITE (Reglamento de Instalaciones Térmicas en los Edificios) establece la obligación de mantenimiento periódico para todas las instalaciones térmicas. En instalaciones con potencia superior a 70 kW, el mantenimiento debe ser realizado por una empresa mantenedora autorizada y quedar registrado en el libro de mantenimiento.

Conclusión

El vaso de expansión es uno de esos elementos que pasan desapercibidos cuando funcionan bien y generan muchos problemas cuando fallan. En instalaciones de aerotermia, donde los volúmenes de agua son mayores y los ciclos de trabajo más frecuentes, su correcto dimensionado y mantenimiento son especialmente importantes.

Si notas que la válvula de seguridad gotea, que tienes que rellenar el circuito con frecuencia, o si tu instalación lleva más de 10 años sin una revisión del vaso, no lo dejes pasar.
