Un centro de procesamiento de datos (CPD) no tolera fallos en la climatización. La temperatura fuera de rango durante unos minutos puede provocar paradas de servicio, pérdida de datos y daños irreversibles en los equipos. Por eso, cuando el Fondo Español de Garantía Agraria (FEGA), organismo autónomo del Ministerio de Agricultura, Pesca y Alimentación, necesitó renovar el sistema de refrigeración de su CPD en Madrid, confió en Climatermia para ejecutar la instalación.
En este artículo explicamos cómo abordamos este proyecto: qué equipo instalamos, por qué elegimos la solución de refrigeración de precisión Vertiv, cuáles fueron los retos técnicos y qué exige un CPD en un edificio histórico del centro de Madrid.
El cliente: Fondo Español de Garantía Agraria (FEGA)
El FEGA es el organismo autónomo responsable de gestionar y controlar los fondos europeos del FEAGA y el FEADER en España. Su actividad implica el tratamiento continuo de datos agrarios, pagos a agricultores y ganaderos, y la comunicación permanente con la Comisión Europea. La disponibilidad de su infraestructura IT es, por tanto, un requisito crítico.
Su sede principal se encuentra en la calle Beneficencia, 8, en el barrio de Almagro de Madrid, en un edificio histórico que impone restricciones importantes a cualquier intervención técnica de envergadura.
El reto: climatizar un CPD en un edificio histórico del centro de Madrid
Instalar maquinaria pesada de climatización en un edificio del siglo XX en pleno centro de Madrid supone superar varias barreras:
- Acceso restringido: no existen pasillos ni montacargas con capacidad para una unidad de refrigeración de esta dimensión y peso.
- Entorno urbano protegido: cualquier intervención en fachada o cubierta requiere coordinación con el entorno y permisos específicos.
- Continuidad del servicio: el organismo no puede permitirse una parada prolongada de su CPD. La sustitución del equipo debe ejecutarse con la máxima rapidez posible.
- Trabajo en altura: el equipo debía acceder a una planta elevada, lo que requirió el empleo de una grúa telescópica de la empresa Bermejo para elevar la unidad desde la vía pública.

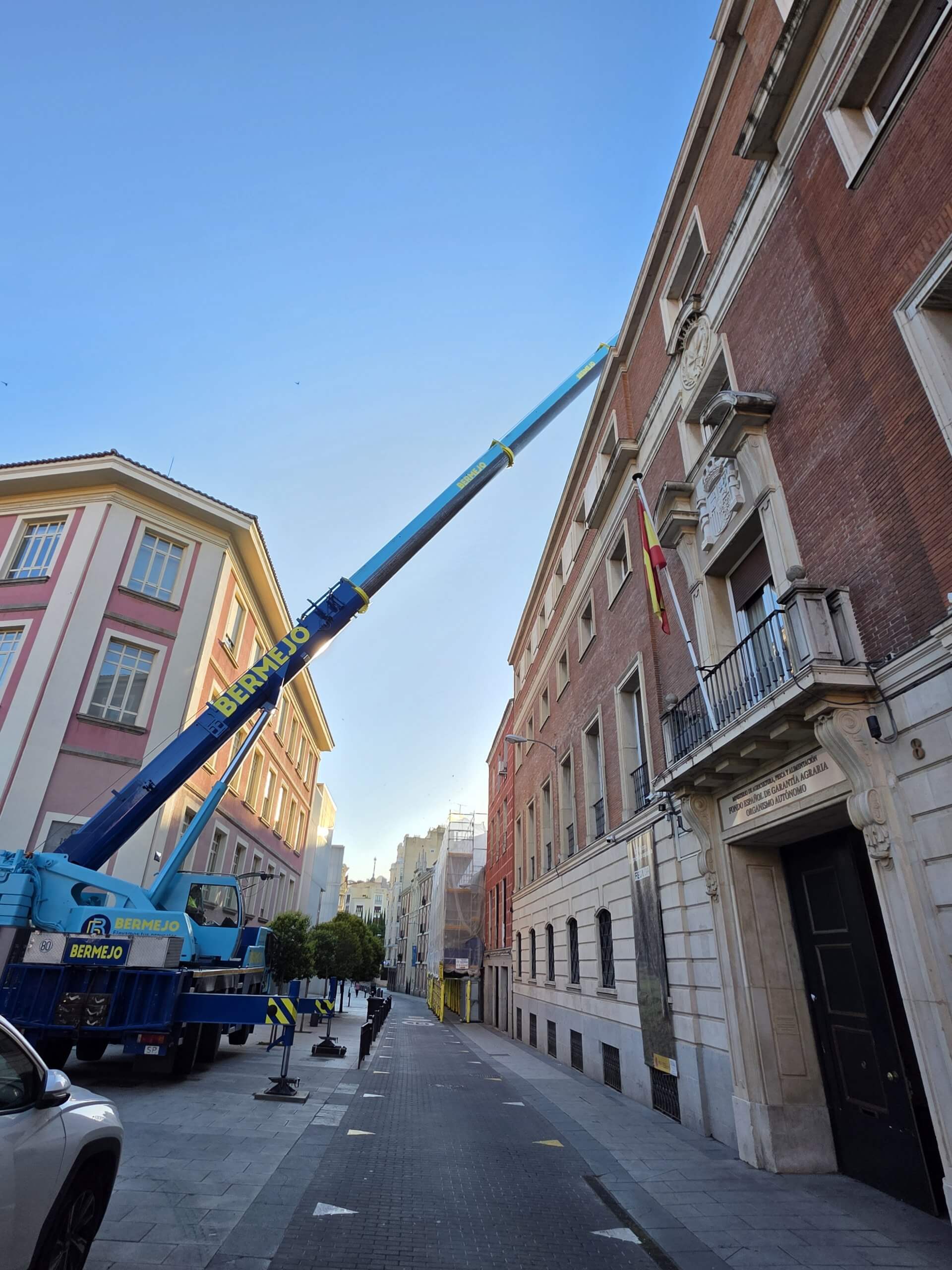

La imagen de la grúa en la calle Beneficencia, con la pluma extendida sobre el edificio del FEGA, refleja la complejidad logística de este tipo de intervenciones. No basta con conocer la climatización: hay que coordinar medios auxiliares, permisos de corte de tráfico, seguros y tiempos de montaje milimétricos.
La solución: refrigeración de precisión Vertiv
Para la sala de servidores del FEGA seleccionamos una unidad de refrigeración de precisión Vertiv, fabricante de referencia mundial en soluciones térmicas para entornos críticos e infraestructuras IT.
Los sistemas de refrigeración de precisión —también denominados CRAC (Computer Room Air Conditioning)— se diferencian fundamentalmente del aire acondicionado de confort convencional en varios aspectos clave:
- Control preciso de temperatura y humedad: mantienen rangos muy estrechos, típicamente entre 18 °C y 27 °C con una humedad relativa del 40-60%, tal y como recomienda el estándar ASHRAE TC9.9 para salas de servidores clase A1/A2.
- Funcionamiento continuo (24/7/365): están diseñados para operar sin interrupciones, a diferencia de los equipos de confort doméstico o terciario.
- Alta densidad de enfriamiento por metro cuadrado: concentran una capacidad frigorífica elevada en un formato compacto adaptado a salas técnicas.
- Gestión de flujo de aire dirigida: trabajan con el concepto de pasillo frío/pasillo caliente para maximizar la eficiencia del enfriamiento y evitar zonas calientes.
- Monitorización avanzada: integran sistemas de control que permiten la supervisión remota de parámetros, alarmas y diagnóstico de fallos.
Proceso de instalación: de la grúa a la carga de refrigerante
La instalación se desarrolló en varias fases coordinadas:
1. Planificación logística y permisos
Antes de cualquier intervención, coordinamos con el Ayuntamiento de Madrid la reserva del espacio público para el posicionamiento de la grúa telescópica. El corte parcial de la calle y el horario de trabajo en altura se ajustaron para minimizar el impacto en el entorno del barrio de Almagro.
2. Elevación e introducción del equipo
La unidad Vertiv fue elevada mediante grúa telescópica hasta la planta correspondiente. Este tipo de operaciones requiere el trabajo coordinado del equipo de climatización con el operador de grúa, asegurando en todo momento la seguridad de las personas en la vía pública y del propio equipo.
3. Instalación mecánica y eléctrica

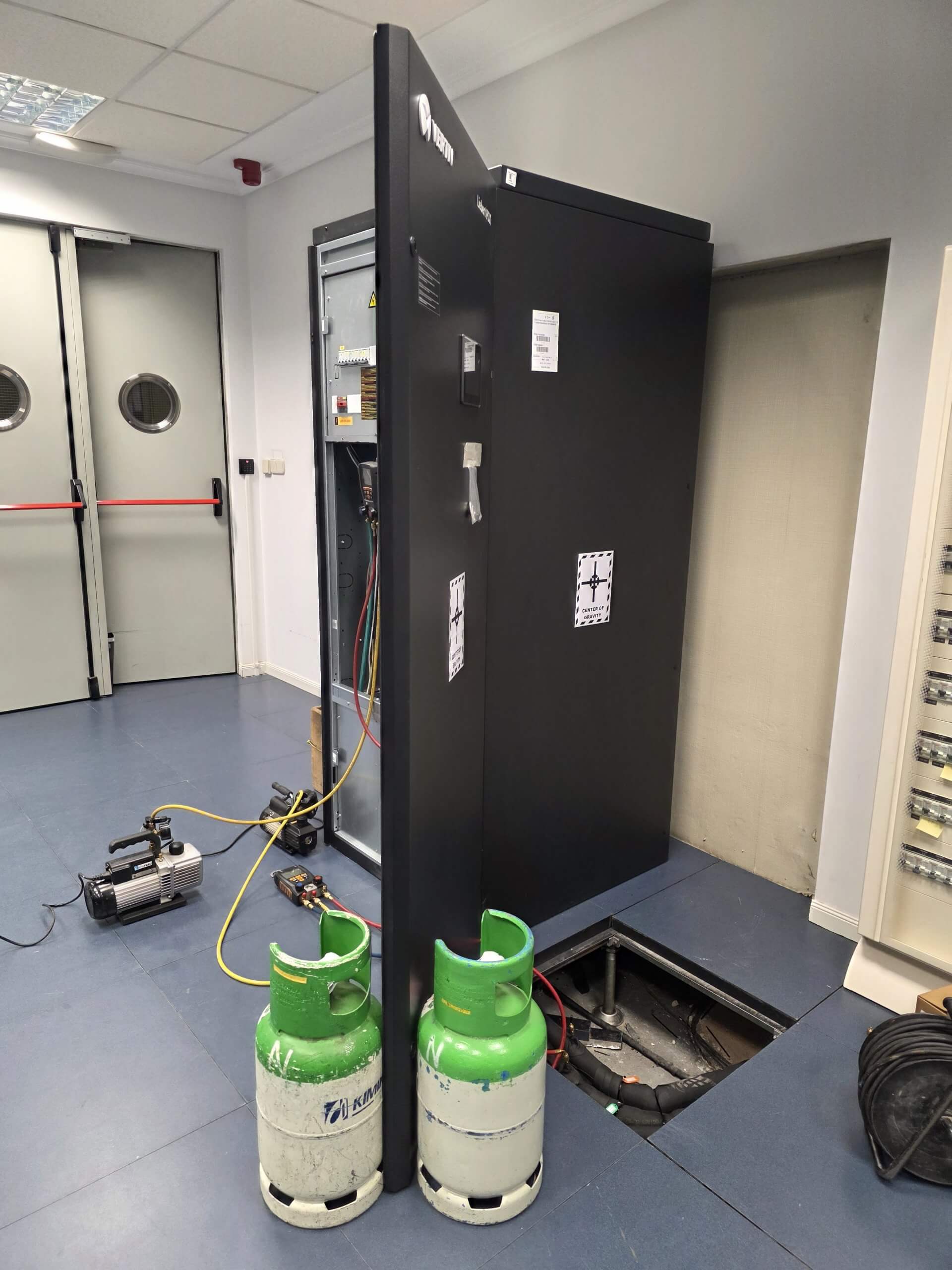

Una vez posicionado el equipo en la sala técnica, se procedió a la conexión de las tuberías de refrigerante, la conexión eléctrica y el cableado de control. En la imagen se aprecia el suelo técnico elevado del CPD —característico de este tipo de instalaciones— que facilita el paso de cableado y conductos bajo el falso suelo.
4. Vacío y carga de refrigerante

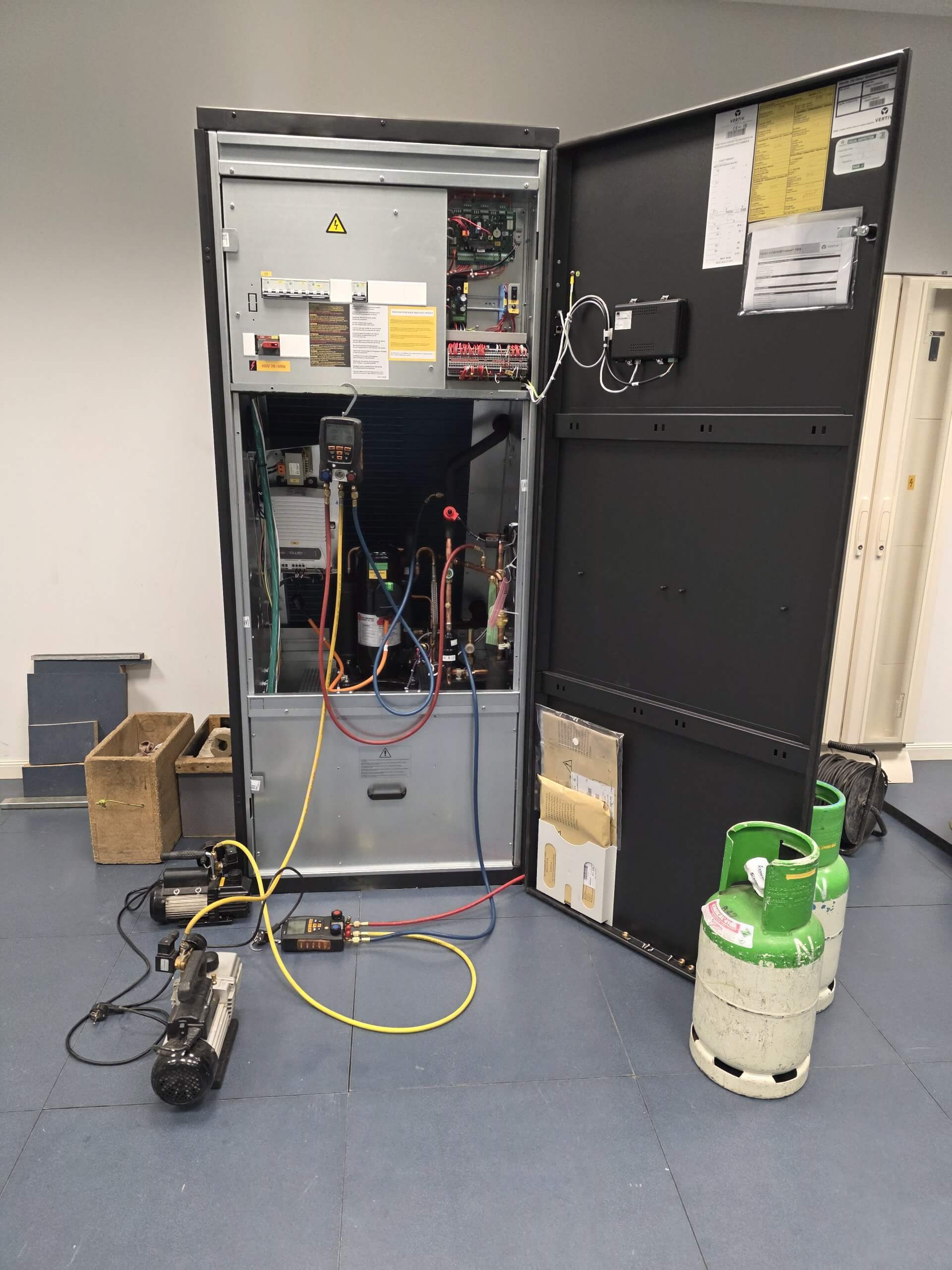

Antes de poner en marcha el sistema, se realizó el vacío del circuito frigorífico mediante bomba de vacío para eliminar cualquier traza de humedad o aire no condensable. Posteriormente se cargó el refrigerante con las botellas de gas correspondientes, verificando presiones y temperaturas con manómetros digitales calibrados.
5. Puesta en marcha y verificación
Tras la carga, se realizaron pruebas de funcionamiento completas: verificación de temperaturas de impulsión y retorno, control de humedad, comprobación de alarmas y validación del sistema de monitorización remota. El CPD quedó operativo dentro del plazo previsto.
¿Por qué la refrigeración del CPD es una instalación crítica?
Un servidor genera calor de forma continua. En una sala de servidores con decenas o cientos de equipos activos, la carga térmica puede superar fácilmente los 20-50 kW. Sin un sistema de refrigeración adecuado, la temperatura puede alcanzar niveles críticos en cuestión de minutos tras un fallo del equipo de climatización.
Las consecuencias de una temperatura fuera de rango en un CPD incluyen apagado automático de servidores por temperatura, acortamiento de la vida útil de los componentes electrónicos, pérdida de datos en caso de apagado brusco, interrupción de servicios críticos para ciudadanos y empresas, y posibles daños en unidades de almacenamiento.
En el caso del FEGA, cuya misión incluye la gestión de pagos de la Política Agraria Común (PAC) y la comunicación con la Comisión Europea, una interrupción del servicio tendría consecuencias directas sobre agricultores y ganaderos de toda España.
Climatización de CPD en Madrid: requisitos y normativa
Las instalaciones de climatización en centros de procesamiento de datos están sujetas a varios marcos normativos y estándares técnicos: el RITE (Reglamento de Instalaciones Térmicas en los Edificios) como normativa española de obligado cumplimiento; el estándar ASHRAE TC9.9, que define los rangos de temperatura y humedad recomendados para equipos IT (clases A1 a A4); la norma ANSI/TIA-942-C sobre infraestructura de centros de datos; el Reglamento de Seguridad en Instalaciones Frigoríficas (RSIF); y la regulación europea de gases fluorados (F-Gas), que afecta a la selección del refrigerante y las inspecciones periódicas.
Preguntas frecuentes sobre refrigeración de CPD
¿Qué temperatura debe tener una sala de servidores?
El estándar ASHRAE TC9.9 recomienda mantener una temperatura de entrada al frontal de los racks entre 18 °C y 27 °C, con humedad relativa entre el 40% y el 60%. Por debajo de 18 °C se desperdicia energía; por encima de 27 °C aumenta el riesgo de fallos en los equipos.
¿Qué diferencia hay entre un CRAC y un CRAH?
Un CRAC (Computer Room Air Conditioning) es una unidad autónoma con compresor propio que genera frío por expansión directa de refrigerante, como el equipo Vertiv instalado en el FEGA. Un CRAH (Computer Room Air Handler) no tiene compresor propio: utiliza agua helada procedente de una planta enfriadora centralizada. Los CRAC son más adecuados para instalaciones de tamaño medio o donde no existe planta de agua, mientras que los CRAH suelen usarse en grandes centros de datos con plantas centralizadas.
¿Con qué frecuencia debe mantenerse un sistema de refrigeración de CPD?
Las instalaciones frigoríficas en CPD deben someterse a mantenimiento preventivo periódico, con revisiones al menos anuales según el RITE y el RSIF. Para instalaciones críticas se recomienda una frecuencia semestral o trimestral, incluyendo comprobación de presiones, estado de filtros, control de fugas de refrigerante y verificación del sistema de alarmas.
¿Es posible instalar un equipo de refrigeración de precisión en un edificio antiguo sin obra mayor?
Sí, aunque requiere planificación cuidadosa. En el caso del FEGA, la solución fue el empleo de grúa telescópica para introducir el equipo por el exterior, evitando obras de ampliación de accesos interiores. Este tipo de soluciones requiere coordinación técnica y logística especializada, además de los permisos de ocupación de vía pública.
¿Qué pasa si falla la refrigeración del CPD?
Los servidores modernos tienen protección térmica que los apaga automáticamente cuando superan un umbral de temperatura. Esto evita daños por sobrecalentamiento, pero provoca una interrupción total del servicio. En instalaciones críticas como las de organismos públicos, esto puede afectar a servicios esenciales para ciudadanos y empresas. Por eso es fundamental contar con sistemas redundantes y contratos de mantenimiento preventivo con tiempos de respuesta garantizados.
Climatermia: empresa especializada en refrigeración de CPD en Madrid
Climatermia lleva desde 2005 ejecutando instalaciones térmicas en entornos exigentes: edificios de oficinas, hoteles, colegios, comunidades de propietarios y organismos públicos de la Comunidad de Madrid. La instalación en el FEGA suma experiencia en un segmento de alta especialización: la climatización de salas técnicas y centros de datos.
Nuestro equipo cuenta con los carnés y habilitaciones necesarios para trabajar con sistemas frigoríficos, gases fluorados e instalaciones en edificios de la Administración Pública. Coordinamos todos los aspectos del proyecto: ingeniería, permisos, medios auxiliares, instalación y puesta en marcha.
Si gestionas un CPD en Madrid o en la Comunidad de Madrid y necesitas valorar la sustitución o el mantenimiento de tu sistema de refrigeración, contacta con nosotros. Evaluamos tu instalación actual sin compromiso y te proponemos la solución más adecuada para tus exigencias de disponibilidad y eficiencia.
Conclusión
La refrigeración de un CPD no es una instalación de aire acondicionado convencional. Exige equipos diseñados para entornos críticos, un proceso de instalación planificado con precisión y el conocimiento técnico para garantizar la continuidad del servicio. La instalación del sistema Vertiv en la sede del FEGA en Madrid es un ejemplo de cómo Climatermia afronta proyectos complejos en entornos urbanos exigentes, combinando capacidad técnica, medios propios y coordinación logística.
